Im Kundenauftrag fertigen wir eine Wohnkabine für einen MAN 10.224 4×4 (Allrad).
Stabile Bauweise in Kombination mit individueller Innenverkleidung
Wir fertigten für unseren Kunden eine Kabine auf einem federgelagerten und verzinktem Hilfsrahmen aus Stahl zum Selbstausbau. Der Hilfsrahmen wurde verlängert, um darauf einem Heckträger für ein Motorrad oder Ersatzreifen montieren zu können.
Der Aufbau mit lackierten Wänden und Aluminium-Profilen wurde speziell aus unseren Sandwichplatten mit einer Wandstärke von 60mm gefertigt. Der Innenraum der Kabine wurde komplett mit 6mm starken Echtholz-Platten verkleidet, welche direkt auf die GFK-Paneele aufgezogen wurden.
Eigenschaften
- Abmessungen (LxBxH):
ca. 5.300 x 2.380 x 2.000mm - Hilfsrahmen aus Stahl (verzinkt)
- Aufbau aus Sandwichplatten
- Aluminium-Außenrahmen mit geschweißten Eckverstärkungen
- lackierte Wände und Profile
- Heckträger (Motorrad/Ersatzreifen)
- Innen: 6mm starke Echtholz-Platten
Kabine für einen MAN 10.224 4×4 (Allrad)
Bildergalerien
Kabine als Aufbau für einem MAN 10.224 4×4 (zum Selbstausbau)

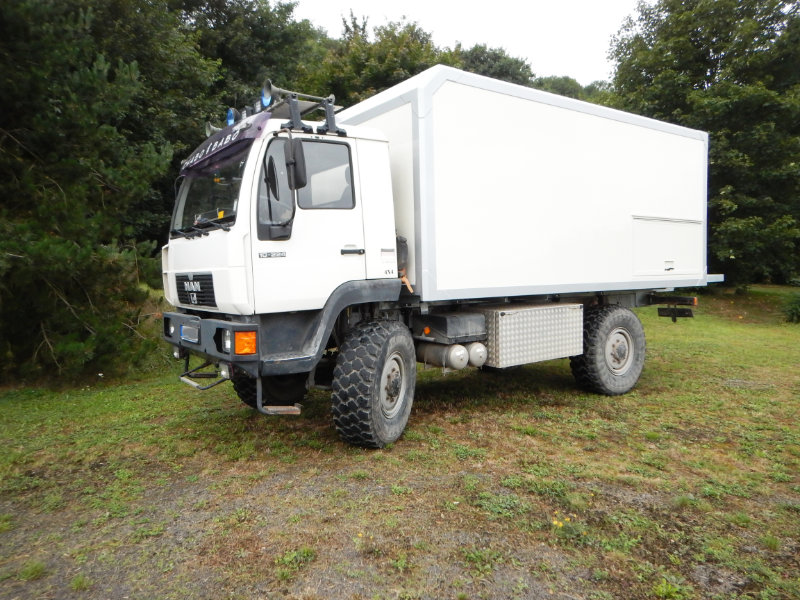

Frontansicht

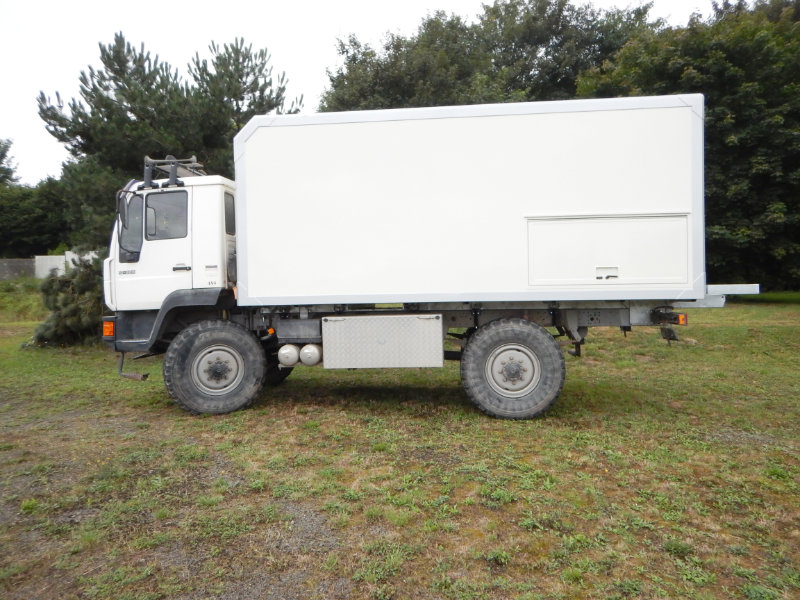

Seitenansicht

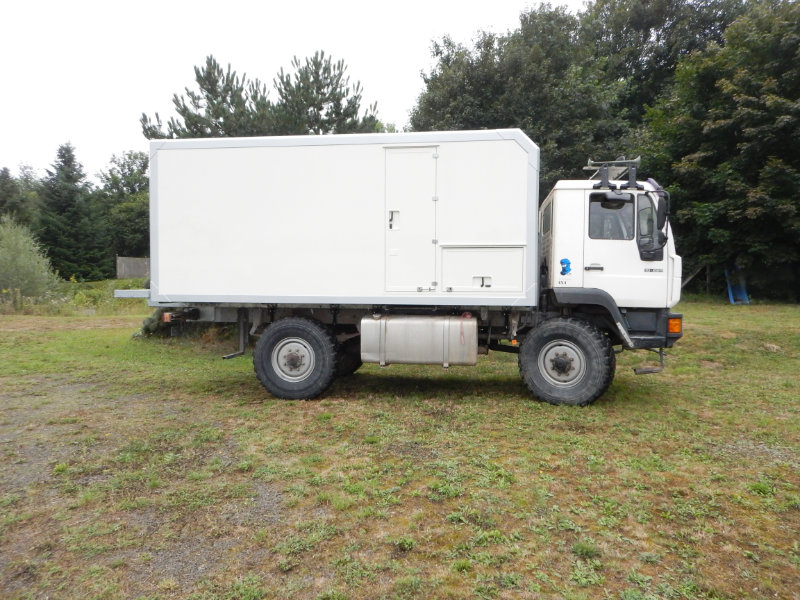

Seitenansicht

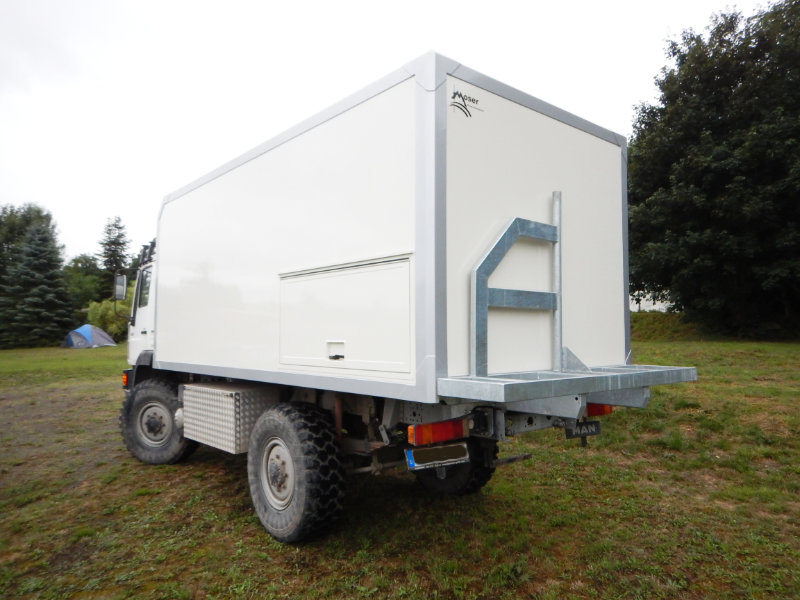

Heckansicht

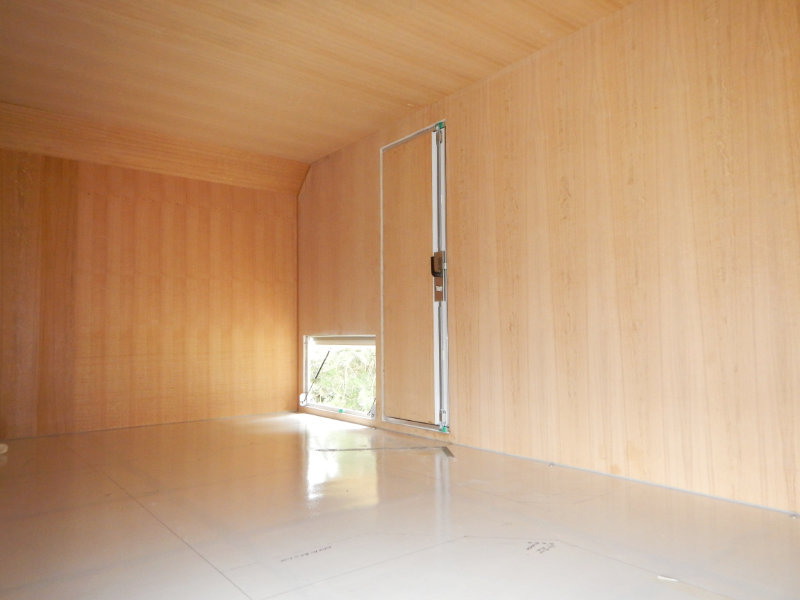

Innenansicht bzw. Verkleidung
Echtholz-Platten
