Im Kundenauftrag fertigten wir eine Leerkabine für ein Expeditionsmobil auf Basis eines Steyr 12m18 – abgelastet auf 7,5 Tonnen. Für diesen Steyr fertigten wir eine Wohnkabine, welche auf einen federgelagerten und feuerverzinkten Hilfsrahmen aufgebaut wurde.
Eigenschaften
- Aufbauabmessungen:
ca. 4.800 x 2.400 x 2.000mm (LxBxH) - federgelagerter Hilfsrahmen
- Aluminium-Außenraumen mit GFK
- Isolierung mit 50mm PU-Schaum
- 2mm starke GFK-Deckschicht
- Stauraumklappe und Fenster
- Duschkabine & Schlafraum
Basisfahrzeug: Steyr 12m18
Stabile Bauweise, gute Isolierung und ein funktionaler Innenausbau
Die Kabine selbst besteht aus einem geschweißten Aluminium-Außenrahmen mit GFK-Verbundplatten und ist mit 50mm PU-Schaum isoliert sowie einer 2mm starken GFK-Deckschicht ausgestattet. Zudem haben wir im Innenbereich Vorbereitungen für eine Duschkabine mit Glastür sowie eine Abtrennung des Schlafraums mit GFK-Sandwichplatten getroffen.
Hinweis: Durch die Verwendung unserer Sandwichplatten als Abtrennung des Schlafraums und der Dusche kann Gewicht eingespart werden.
Bildergalerien

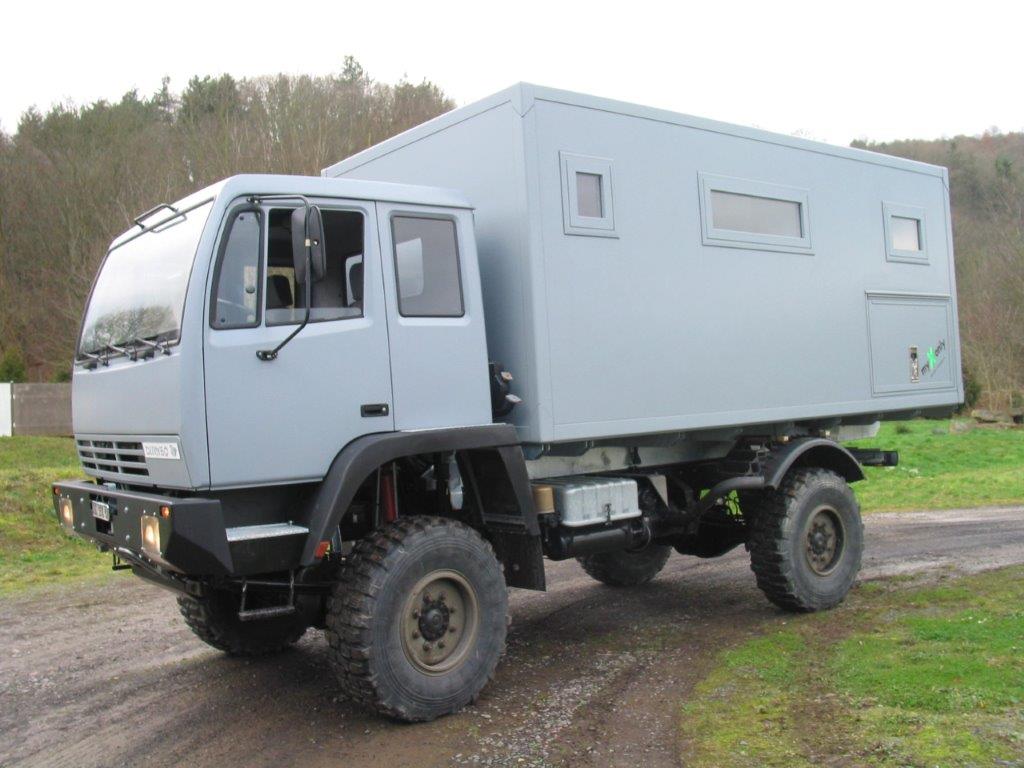

Umgebautes Basisfahrzeug mit Leerkabine
Frontansicht

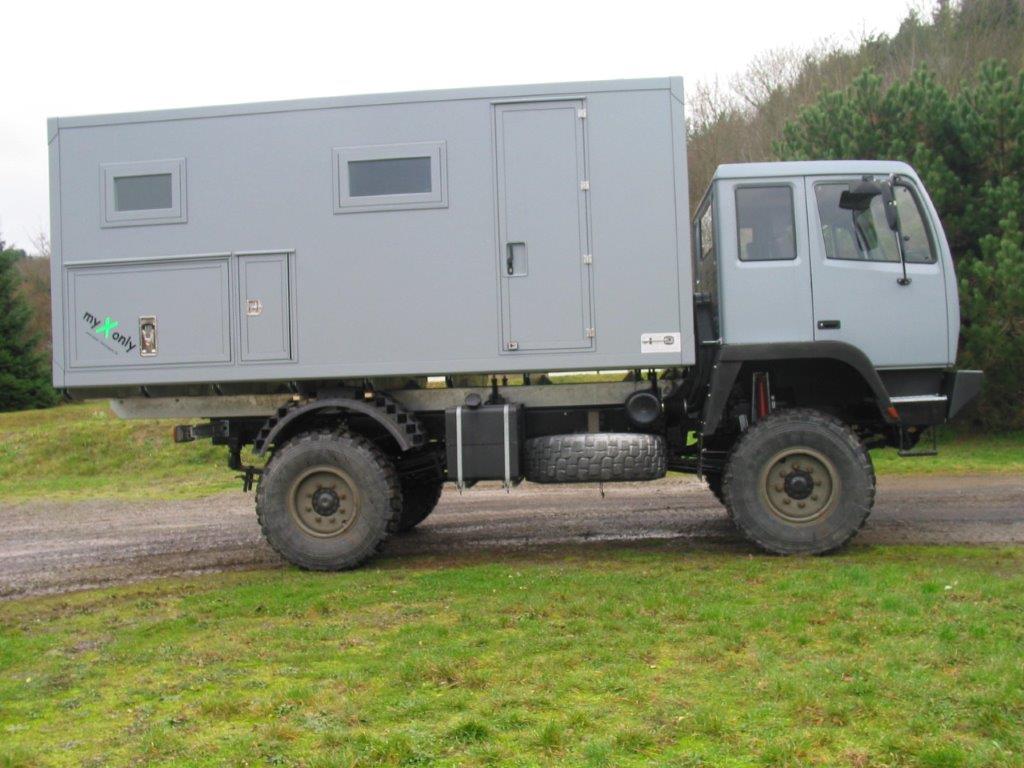

Seitenansicht
Seitenansicht
Seitenansicht
Seitenansicht
Heckansicht
Detail: Treppe
Detail: Tür

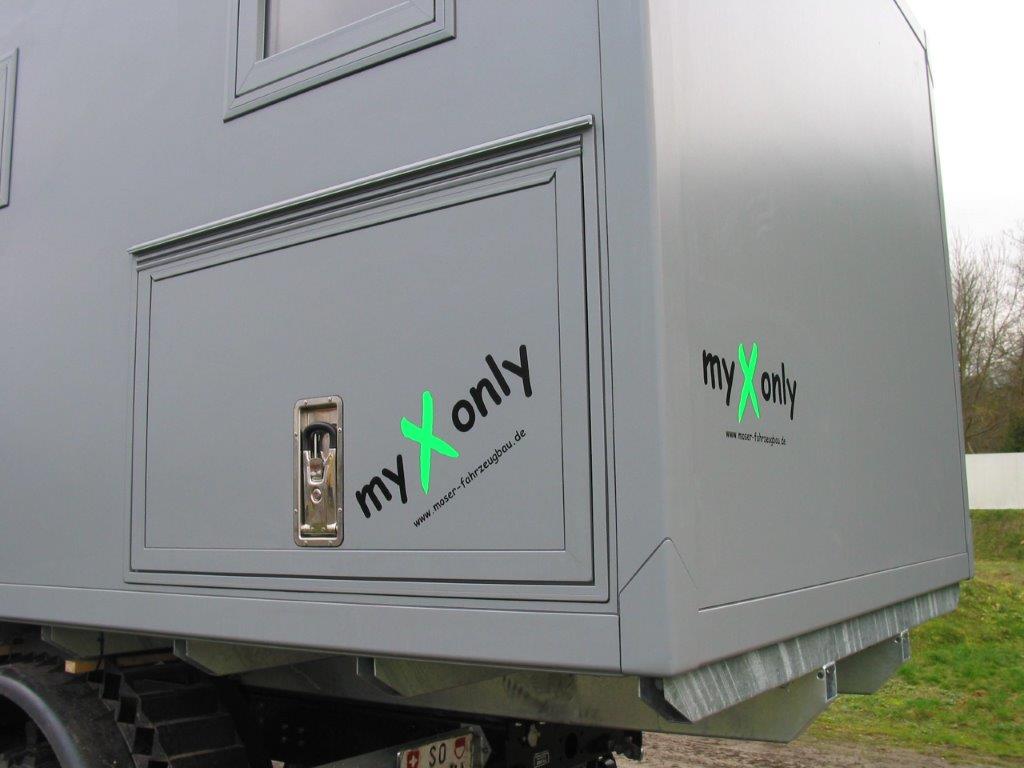

Detail: Klappe

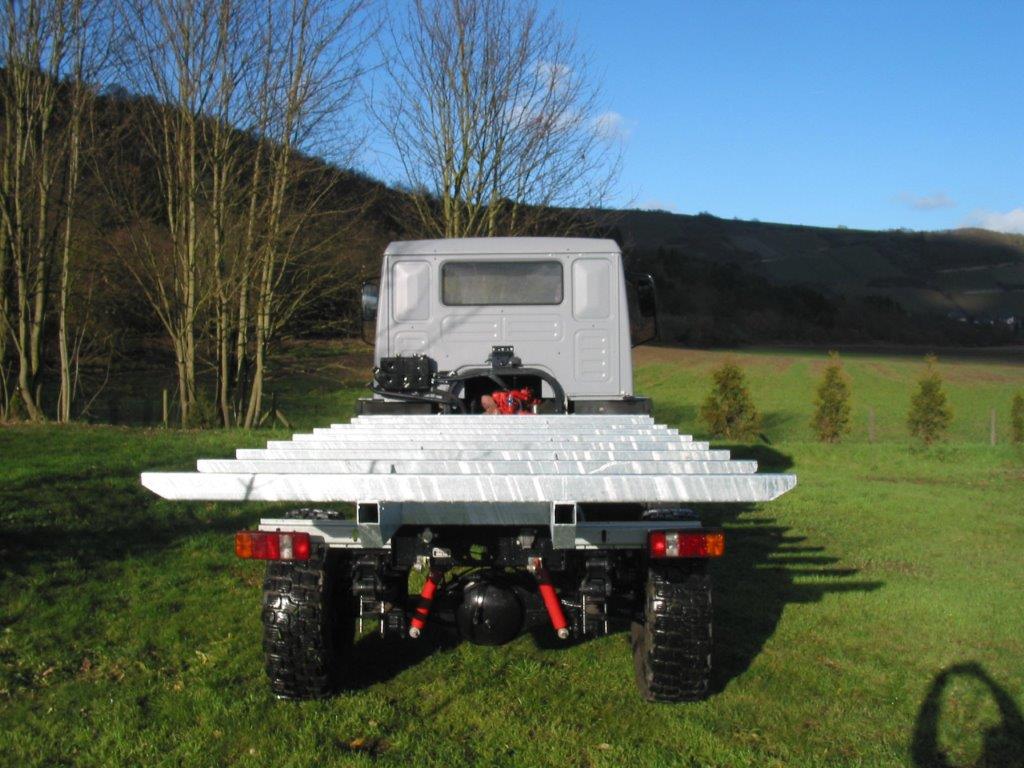

Feuerverzinkter und federgelagerter Hilfsrahmen
Heckansicht
Innenausbau – Vorbereitung von Duschkabine und Schlafraum
Duschkabine

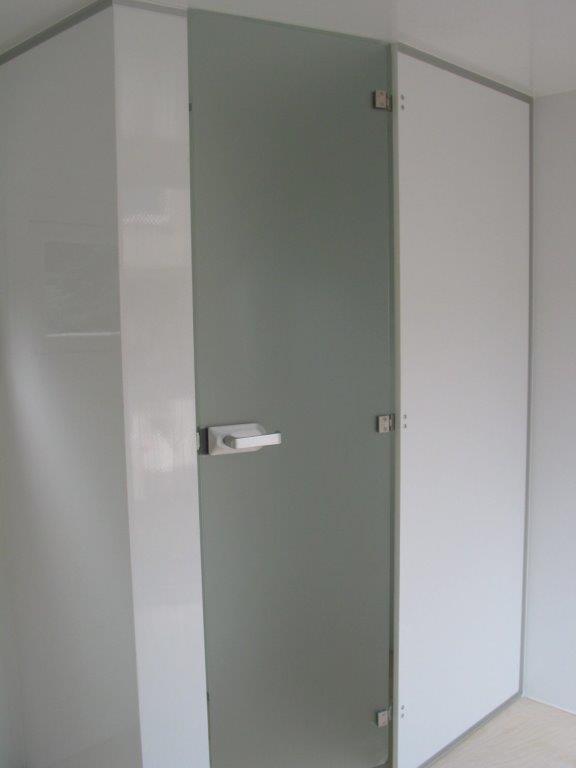

Glastür
Detail: Tür
Abtrennung
